大家好！博文上回和大家聊了聊关于SOUNDMAX3.0驱动程序改造过程中的一点点心得，也为网友提供了相关改造后的文件下载，不知道大家改造的怎么样呢？如果还没有成功的话，只要联系博文（QQ：22620523 Email:bowen@zol.com.cn）会不知疲倦的为大家解答问题！

今天和大家聊聊在显卡改造过程中的一些心得和改造的技巧。

因本人使用的显卡是迪兰恒进的ATi Radeon7200，虽然这款显卡的发热量并不高，但是由于显存上没有安装散热片，在长时间开机运行会出现轻微的花屏现象。仔细观察显卡后，发现显卡芯片和显卡芯片散热器粘贴的地方有很大面积是没有被导热硅胶和显卡散热器覆盖住的，这样直接导致了显卡芯片散热不良，出现轻微花屏现象原因也就不言而喻了。不过，博文发现相当部分的显卡的核心散热风扇并不是很容易就能拆下来的，经过多次的试验，博文找到了两种安全、有效的拆卸显卡散热器的方法，下面就和大家共享一下。

博文的Radeon 7200显卡

先说说拆卸显卡散热器的详细使用方法和注意事项：

1，缝衣针拆卸法：

这种方法适用于粘贴非常牢固的显卡散热器，工具只需要两根比较细的，长度在2－4厘米的缝衣针和小榔头即可。方法是先用缝衣的细针垂直对准显卡芯片和显卡散热器中间的导热硅胶处，再用小榔头轻轻的敲打缝衣针的另一头，直到缝衣针头进入显卡芯片和显卡散热器中间的导热硅胶里0.8~1厘米处，如图：

针敲进入硅胶处。

此时显卡散热器应当已经和显卡芯片离开2~3毫米的空隙。接着拿出第2根针平行在第1根针的右边0.5厘米处按照刚才的方法轻轻的敲进去。

第2根针敲进去的图

这时第1根针应当有一些松动，取出第1根针后再从第2根针的右边平行0.5厘米处敲进去，这样周而复始的进行后，显卡散热器就和显卡芯片基本分离开了，再用手轻轻的拿下显卡芯片上的散热器即可。这种方法的缺点是危险性大，容易损坏显卡芯片。想按照此方法取下显卡散热器的朋友们，一定要小心、小心、再小心，否则损坏了显卡芯片小弟我可不负这个责任，呵呵。不过说的悬乎，只要大家在拆卸时小心一些要以稳、准、一定不能狠的手法去对待就没问题了。就可以了。

2，塞尺拆卸法：

这种方法适用于粘贴不算非常牢固的且用其他工具或者方法又拆卸不下来的显卡散热器。工具需要一个塞尺。

塞尺

可能有的朋友不知道这是做什么用的东西，其实是用做汽车火花塞调节其间隙的一个必备工具，一个塞尺里包含有很多个厚度不同的小尺。塞尺在五金工具商店有买的，一般普通质量的塞尺价格不会高于10元左右的。方法是用千分尺其中一个厚度比较适合的小尺来当作小锯，在显卡芯片和显卡散热器中间的导热硅胶处轻轻的左右锯下导热硅胶。在锯下一些导热硅胶后，再换一个厚度更薄的小尺继续锯导热硅胶处，直到锯下整体显卡散热器为止。此方法的特点是危险性小，不会损坏显卡芯片。适合时间充足、性子不急且又没找到合适的方法来拆卸显卡散热器的朋友们借鉴使用。

上面只是博文在拆卸显卡散热器时的一段插曲和得出的一些经验，下面接着解决显存散热的问题。显存散热的解决方法已经有很多朋友在网上发布和介绍过了，但是方法各异和散热效果也不尽相同。博文采用的散热方法是比较简单的，而且自制的散热片用料非常容易找到。至于散热性能的好坏还是大家自己试过后再来定论吧，博文就不好多说了：）

需要的工具：

导热硅胶：1袋（也有很多种包装，没有太大的区别。只要能很好的固定住散热器、片即可。袋装里的导热硅胶数量较少、价格便宜，使用起来比较方便。用完了可以再买免得浪费。瓶装的导热硅胶使用完后，如果密封不好的话会结成块状后失效的，不容易密封保存且价格相对较高）
散热片：若干个（采用的显存散热片是由安装铝合金门窗时甩下的边条废料改造后做成的，所有的制作铝合金门窗商店均有。上面说过了，只要找到制作铝合金门窗商店甩下的废料即可，长度大约在0.5米就足够了，价格就不好衡量了。如果你的嘴够甜、长相又招人喜爱的话，就算不找你要钱都是很正常的事情，毕竟对于他们来说你需要的东西，是他们没有用的东西。本人就是用一张“招人喜欢”的笑脸和叔叔、阿姨的一通喊，分文没花就把它搞到手了，呵呵）
钢锯：1把（能锯段铝合金条即可）
锉刀：1把（锉刀用来锉平钢锯留下的痕迹，以防止对人身造成伤害，并且从外表看上去非常的美观）
细砂纸：1小块（用来磨平铝合金条和显存接触的一面，得到更好的散热效果）
牙膏：1点点（牙膏品牌不限，也是用来打磨出更光滑的铝合金和显存接触面，如果怕麻烦不用牙膏也可）

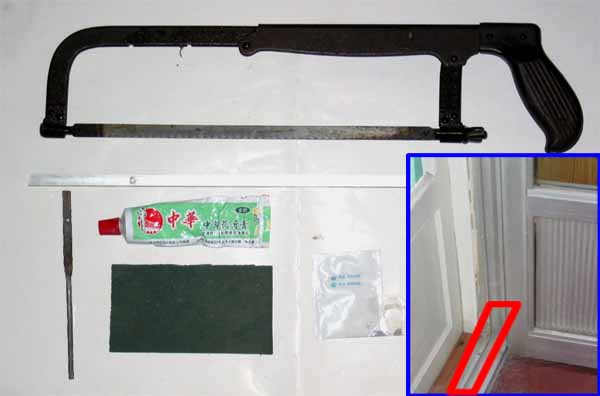

工具和需要的物品

接下来是衡量显存的大小。由于迪兰恒进ATI7200显卡反正面一共4片显存，长度是2厘米，宽度是1.5厘米，铝合金条的宽度是1厘米，只要锯下2段长度1.5厘米的铝合金条，拼合后即可全部覆盖住一片显存，一共4片显存锯得8条相同的铝合金条即可。再用钢锉锉平铝合金条的锯口，拿出砂纸（有砂的一面向上）放在比较平的桌子上，把刚刚锯下的铝合金条接触显存的部分一个个磨平。然后在显存上涂适当数量的导热硅胶（不宜过多，覆盖全部显存即可），把磨平的铝合金条粘贴到显存上即完成对显存散热的改造。然后把显卡散热器用导热硅胶粘贴到显卡主芯片上，等待24小时待导热硅胶干透，并且不能够移动显卡散热器以后，即完成了对显卡改造的全部过程。如果有兴趣的朋友还可以在显存散热片上用刚锯锯出几道沟槽来，以增加散热片的散热面积，来增强散热片的散热性能。

锯好沟槽的显存散热片

因为大家的显卡上显存的类型各不相同，大小面积也会有相应的改变。只要用铝合金条全部覆盖住显存后即可得到给显存散热的效果。注意：在导热硅胶还未起作用时，显卡芯片散热器和显存散热片是非常容易活动的。最好在不碍事的地方以水平方向放置显卡，否则24小时后散热器和散热片的位置移动了，沾粘在其他元气件上，可别怪博文当初没告诉您！！！大家来看看改造后的显卡吧，感觉怎么样？还不错吧~~

图7：改造后的显卡照片

以上叙述是博文在改造显卡时的全过程，经过改造后的显卡很好的解决掉了上述在使用中轻微花屏的问题。此篇文章主要希望DIYER们的动手、动脑的精神。如果有朋友发现了文章中有不当之处，请您一定帮助博文指正出来。或者对文章有什么看法也请您不要怕影响键盘的寿命，和博文共同探讨、交流和进步，更希望朋友们到“中关村在线”专业论坛里来看看，小弟就是在这里成长起来的，现在弄了个斑竹当当，里面可是高手云集的。呵呵！又扯远了。好了，咱们下篇《博文DIY改造系列》文章再见面吧，88……（当全文写完时已经是凌晨3点钟了，这也算是DIYER的精神吧……）
