微星845PE MAX2（MS 6704）
我们收到的微星845PE MAX2主板是一款完成度很高的主板，它有完整的包装、印制精美的说明书、齐全的附件，唯一的遗憾是没有同时把驱动程序光盘送过来，估计是产品辗转中遗失了，更加遗憾的是主板在运送途中遭到了损坏，虽然我们可以勉强安装系统，但是几乎无法运行任何的测试程序，不过这并不妨碍我们详尽的介绍这款主板。
延续了微星MAX系列产品的包装风格

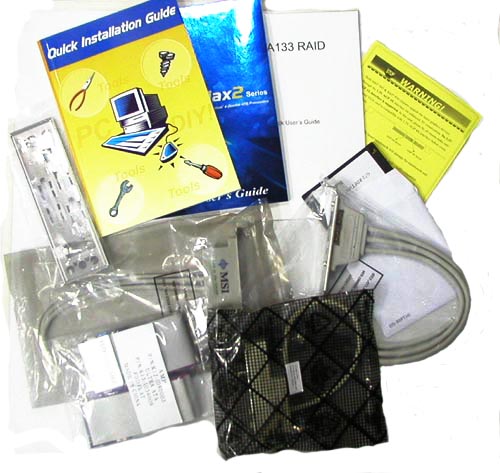

说明书、多国语言安装手册、ATA 133 Raid使用指导手册、IDE线缆、USB扩展线、SPDIF音频扩展线
这样看来，微星已经为第一时间推出采用Intel 845PE芯片组的主板产品做好的一切的准备，只等待下月初Intel正式发布Intel 845PE/GE芯片组了。
微星845PE MAX2主板
依然采用了标准ATX尺寸的红色PCB板，在MCH芯片上也安装了主动散热器，看来Intel 845PE MCH芯片的发热量不小，不然这几家厂商不会都采用主动散热的方式。

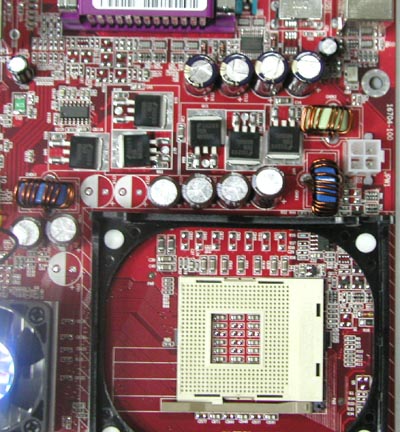

CPU供电采用了最常见的三项回路，并采用了多颗大容量电容和电感进行滤波。4芯的12v供电接口也位于这个部分。

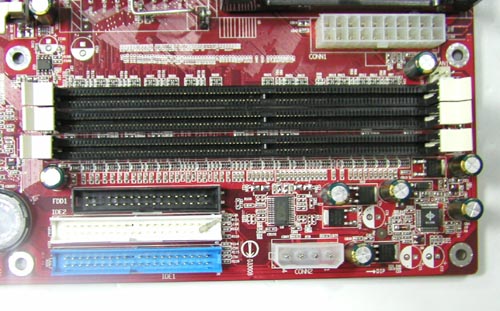

DIMM插槽、IDE接口和ATX电源接口
在DIMM插槽设计上，微星突破了Intel 845PE的限制提供了3条DIMM插槽，不过这并不意味着微星845PE MAX2主板就可以支持高于2GB的内存了。每条DIMM对于内存的支持情况并没有改变，只是在使用多条内存的时候多了一些注意事项，见下表：
20芯ATX接口位于DIMM插槽的上方，不过我们感觉它距离CPU插座太近，当安装了CPU和原装风扇之后，它们之间几乎没有多少空隙，如果你已经在DIMM 1插槽安装了内存，那么很可能需要拆下内存来安装或者拔下ATX接口。

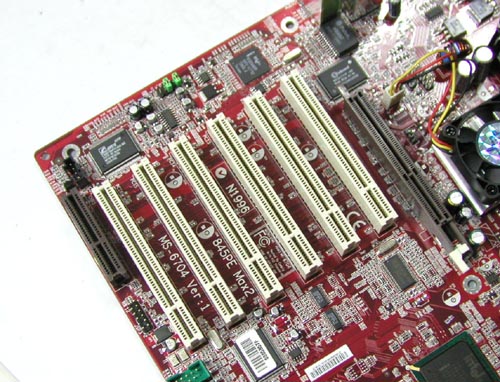

微星845PE MAX2主板提供了1条AGP插槽、6条PCI插槽和一条CNR插槽，具有充分的扩展能力

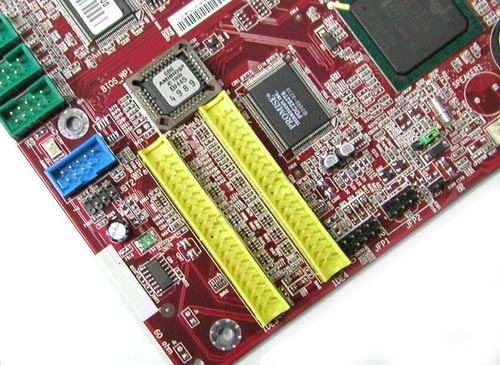

通过板载PROMISE PDC20276芯片提供IDE Raid功能，也可以提高系统所支持IDE设备的数量

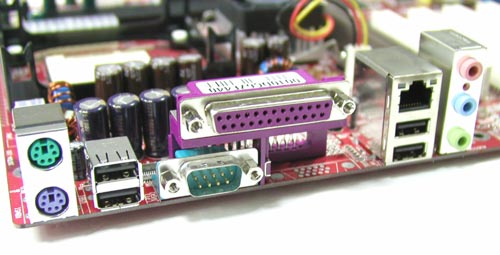

微星845PE MAX2主板提供了丰富的接口：PS/2键盘、鼠标接口各1个，2个IEEE 1394火线接口，串口和并口各一个，2个USB 2.0接口，一个Gbit LAN接口，音频输入、输出和麦克风输入接口。
比较有意思的是这款主板仅仅提供一个串口，另外一个接口的位置空着，从其说明书上的示意图看出，即使正式版本的微星845PE MAX2主板也不会提供第二串口了，毕竟这种接口的用处越来越少了。

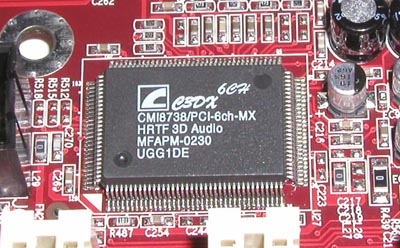

微星845PE MAX2主板采用了CMI 8738芯片，支持5.1声道输出，另外还支持结语HRTF 3D技术的Xear 3D技术，这项技术可以让用户以更低的成本实现5.1声道输出－－关于这项技术我们在《承启天极9EJL1主板测试》一文中做过较为详细的介绍，感兴趣的Zoler可以去看一看。
PROMISE PDC20276是我们都非常熟悉的IDE Raid控制芯片，他支持Raid 0/1等基本的Raid模式，当然也可以做为单独的IDE控制器来使用。
VT6306芯片，提供对于IEEE 1394的支持
Winbond的这款控制器芯片也是广大Zoler非常熟悉的芯片，它不但提供对于LPC设备的支持，还能提供基本的系统监控功能。
