承启9BJF2主板
我们收到的承启9BJF2主板还是一款样品，所以并没有采用正规的包装，只是装在一个普通的纸盒中递送过来了。其中没有什么说明资料，只有一张驱动光盘，而且还是年初版本的驱动程序。在下面介绍的主板和功能可能会同实际的零售版本的产品有所区别，请ZOL的读者注意这一点。

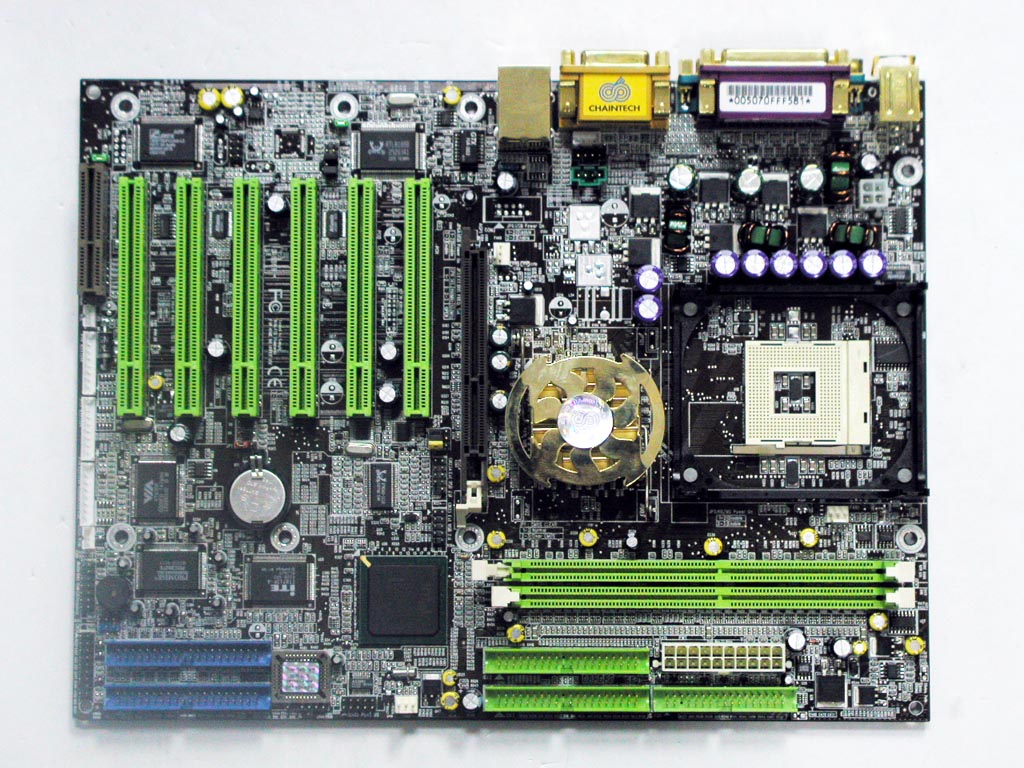

承启9BJF2主板（Intel 845PE芯片组）
这款主板还是秉承了承启最近的Intel 845系列的主板设计风格，采用了黑色的标准ATX（230x305mm）主板，MCH芯片上采用了一个形状非常独特的金黄色散热风扇。这款主板将会支持Socket 478Pentium 4处理器，支持400/533MHz系统总线（在承启提供的材料中显示该主板支持Hyper-Threading技术，这个本站的新闻已经有过报道，感兴趣的读者可以点击这里，查看支持HT技术的芯片组列表）。
DIMM、IDE和FDD接口，ATX电源接口
承启9BJF2主板提供了两条DIMM插槽，支持PC1600/PC2100/PC2700 DDR SDRAM模组，根据Intel的资料显示，如果配置两条DIMM条的话，基本上可以随意搭配目前市面上的主流内存，支持单面64MB-512MB，双面128MB-1GB，具体的内存颗粒组织形势，建议大家参考本站发布的《谁是最强的Pentium 4平台》，该问对于Intel芯片组对于内存支持有较为详细的说明，Intel 845PE在这个方面应该没有太多的改变。

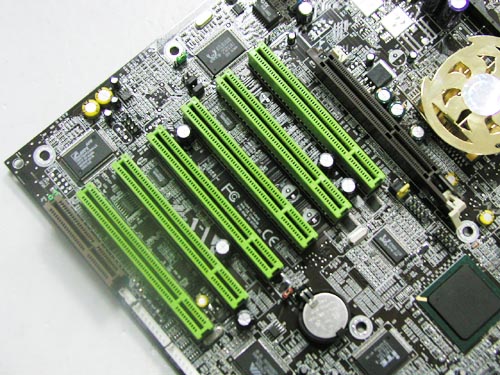

AGP、PCI和CNR扩展槽
承启9BJF2主板配置了1条1.5V AGP插槽（支持4xAGP模式，符合AGP v2.0规范），6条32 bit PCI插槽(符合PCI v2.2规范)和1条CNR插槽。

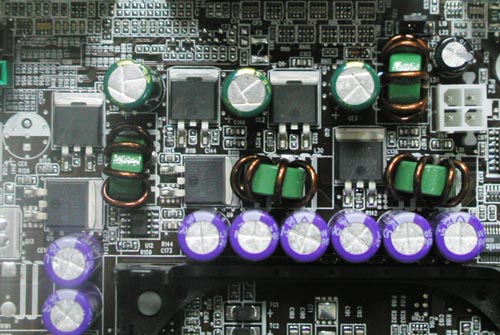

CPU供电电路和4芯 12v ATX接口
CPU供电电路采用了常用的三项供电回路，可以看到4芯12v 电源接口，它和位于内存插槽附件的20芯ATX接口共同负责主板的供电。

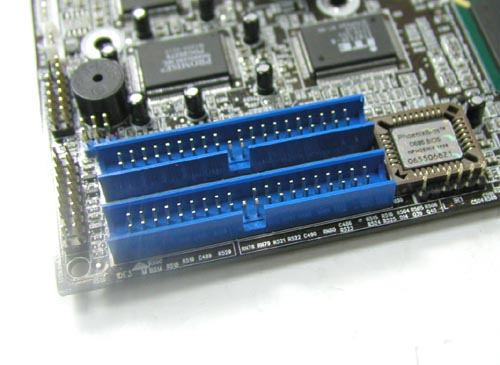

IDE Raid接口
除了通常的两个IDE接口之外，承启9BJF2主板还利用Promise PDC20276芯片提供IDE Raid功能，当然也可以仅仅做为IDE接口使用。

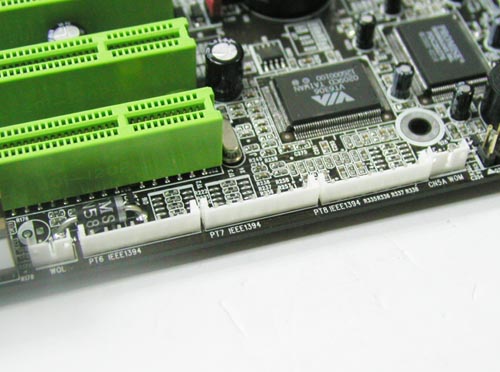

IEEE 1394接口

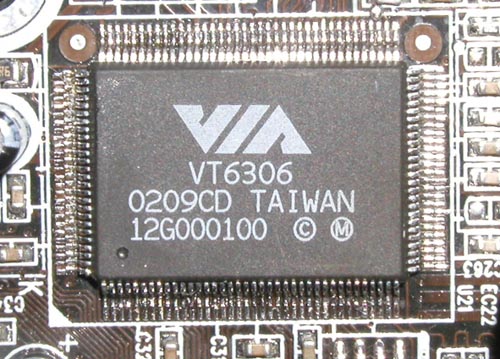

承启9BJF2主板利用VIA VI6306提供对于IEEE 1394接口的支持，上图是位于主板上的接口，看来需要扩展连线才能方便的使用这种接口。

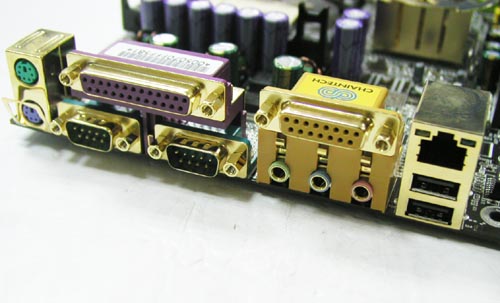

主板背面的输入、输出接口
PROMISE PDC 20276提供IDE Raid功能

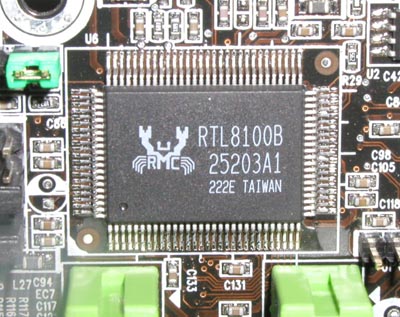

Realtek RTL8100B 10/100Mb是一款PCI LAN芯片，它将快速以太网MAC、物理芯片和传输服务整合在一起，提供成本低廉的LAN接入方式。

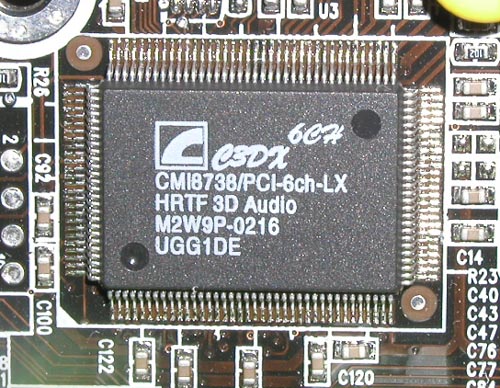

承启9BJF2主板通过CMedia 8738 6芯片提供了6声道的输出，并且支持SPDIF输出（可选功能），当然还支持基于HRTF的3D音频定位技术，并且兼容D3D、Aureal A3D、Creative EAX 规范。

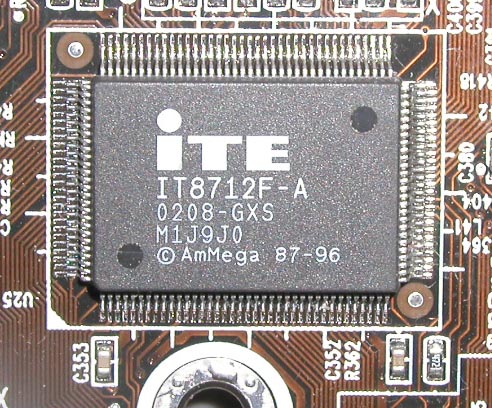

iTE的这款芯片相比ZOL的读者都再熟悉不过了，它可以支持LPC设备的控制，比如它支持2个UARTs接口、2个串口和红外线端口、1个支持SPP/ECP/EPP的并口和1个软驱接口，另外还提供了对于系统基本情况的监控功能，可以对于8组额外输入电压、2组CPU及系统温度监测以及2组CUP及系统风扇转速监测。
