成功这两个字用在nVidia身上应该没有人会反对，目前其占据了多半的家用显卡图形芯片的市场份额。显然这样的成绩并不会让nVidia满足，首先PC的增长放缓这也意味着图形芯片的市场的增长速度也放缓，另外相对于其最大的竞争对手ATi，nVidia并没有占据绝对的优势，因此要进一步取得更大的市场份额所需要投入的将会比以前更大；另外，单一经营的风险也会比较大，如果其它领域可以有相当的份额，如果出现意外也可以渡过难关，而不比如同3dfx那样昙花一现；第三，nVidia拥有足够的实力开发同图形芯片相关的产品，比如专业显卡图形芯片、整合芯片组等等。

做为一家有着雄厚实力的图形芯片厂商，进军专业OpenGL市场并不令人惊奇。从最早的Quadro、Quadro 2、Quadro DCC到现在的Quadro 4，每次发布新的GPU，nVidia都会推出相应的定位于专业应用的图形芯片。nVidia的加入使得原本就竞争激烈的专业OpenGL领域更是剑拔弩张，一度人们非常为坐在这个领域第一把交椅的3Dlabs担心，不过自从第一款Quadro推出以来，并没有在这个市场上取得预想的成绩。

这个市场的游戏规则同家用显卡市场的规则大相径庭，nVidia一度用频繁的升级、迅速下降的价格和定位准确的产品线把ATi拖的狼狈不堪，但是在专业OpenGL市场上这些“必杀技”全都无法施展，用户的忠实度要比普通的家庭用户高的多，他们不可能半年就升一次级，毕竟一张上万元乃至几万元的高端专业显卡的价格对于谁都不是一个小数目，即使需要升级（一般是购置新的工作平台），除非他们了解到另外一家的产品在性能上有着绝对的优势，否则还是会继续选择原来产品的升级版本，即使有着相当的价格差距，这个时候这些用户又表现出了对于价格的极度不敏感，更重要的是nVidia的Quadro系列产品在这个领域的确没有太多的优势，这个系列的产品还留着家用GPU的烙印，什么核心频率、显存带宽、三角形填充率没有几个专业用户会挂在嘴边上，他们更关心的是在实际应用方面的性能。

前面的意思并不是就说nVidia在这个市场上没有什么做为了，实际上他们还是取得了相当的进展了，Quadro系列的GPU的秉承了nVidia显卡的一贯特点，速度快－－这里指的是渲染速度快，在这个方面其它厂商最顶级的专业显卡几乎也不是对手，对于一些从事动画创作的用户来说这的确是有非常的吸引力；另外，Quadro系列的价格优势的确明显，最高端的Quadro 4 900GXL的价格也不过是13000元。相对于Wildcat III 6210的35000元来说，它的确是非常的便宜了，这对于一些实力并不雄厚的小公司和个人工作室来说没有不选择的理由了。

不过，nVidia只是一家芯片设计厂商，它不但不生产显卡，也不生产图形芯片，只是找其它厂商代工图形芯片然后买个各个显卡厂商，这一点同自己生产自有品牌的显卡的ATi是非常不同的。众所周知，nVidia Quadro系列的专业显卡一直是由德国显卡厂商Elsa来生产和销售的，在刚刚推出Quadro系列图形芯片的时候，Elsa也正处于鼎盛时期，特别是在专业显卡领域还是相当有造诣的，因此nVidia选择Elsa也是非常自然的，据说当时nVidia和Elsa之间签署了一份为期三年的协议，协议的内容是在这个期间nVidia只能向Elsa一家提供Quadro系列的芯片，这也就是为什么市面上只有Elsa一家在做的原因。

个人认为Elsa最大的价值在于拥有一个世界顶尖的驱动程序开发团队，在显卡还非常的个性化的时代以及专业领域，Elsa的这种优势体现的非常的明显。但是在公板盛行的现在，在家用领域Elsa几乎没有什么优势，产品同别人的产品是一样的，价格却高出很多，再加上一些其它的问题，Elsa迅速的走向了破产，目前它已经停止了在欧美的显卡业务，德国的一些旧部继续以Elsa的品牌做起了网络产品，Elsa的驱动程序开发团队据说被nVidia全部挖走，不管谁还在经营Elsa这个品牌，它已经不值得nVidia的眷顾了。

nVidia选择了另外一位极具实力的显卡厂商做为自己在Quadro系列产品的合作伙伴：丽台（Leadtek）。

专业OpenGL显卡简介

nVidia Quadro 4 XGL系列共有4款产品，其中Quadro GXL 900主攻高端，对手是Wildcat III 6110这个级别的显卡，Quadro GXL 750则主要面向中端OpenGL市场，Quadro GXL 700和550则是面向低价格市场；ATi的也在其家用GPU的基础上开发了专业显卡，其FireGL 8800主要面对的是中端市场，也就是Quadro 750这个级别的显卡；专注于这个市场的3Dlabs则以Wildcat III 6210来维护自己在高端王者的地位，中端市场是Wildcat III 6110，低价市场则还要以Wildcat II 5000、5110来维持了。下面我们分别对于这三家公司的最高端的产品进行介绍：

Wildcat III系列显卡

Wildcat III系列显卡依然秉承了其Wildcat显卡一贯使用的ParoScale架构－－也就是帧缓存和材质缓存分离的设计，这同nVidia和ATi的产品所采用的UMA（Unified Memory Architechture）是完全不同的。这种结构使得Wildcat系列的显卡具有很灵活的配置能力，比如Wildcat II 5000只有一条渲染管线、一个128bit帧缓存接口和一个64bit材质缓存接口，而拥有两条渲染管线的Wildcat II 5110除了一个128bit帧缓存接口之外，配置了两个64bit材质缓存接口。

Wildcat III 6210共板载了208MB显存，其中128bit 64MB容量为帧缓存（frame buffer），两个64bit 64MB为材质缓存－－分别独立为一条管线服务，另外还有16MB容量的直接突发显存（Direct Burst Memory）－－因此可以说Wildcat III 6110具有256bit显存接口，但是同UMA架构的显卡的256bit的含义是不同的。

由于这208MB显存中只有64MB是用于帧缓存中的，所以Wildcat III 6110在高质量的SuperScence抗锯齿的时候最高支持1280x1024的分辨率，这一点同使用UMA架构的Quadro 4或者FireGL 8800就不占据优势了，这两款配置了128MB显存的显卡可以支持在质量略低的抗锯齿下的更高的分辨率。

Wildcat III 6210同6110相比最大的区别是其显存容量有了大幅度的提升，它有128MB帧缓存和两个128MB材质缓存，这样算起来就是384MB显存了，如果再加上32MB DBM显存那么总容量至少为416MB！这样它就可以支持更高分辨率的图像输出了。

Wildcat III 6110/6210都采用了两颗专用的图形处理器芯片，每个芯片内整合了三个几何处理单元（PGU）、两个三角形设置引擎和一条渲染管线，这样每张显卡都具有6个PGU、4个三角形设置引擎和2条渲染管线。Wildcat III支持32个以上的硬件光源，是nVidia和ATi产品的4倍，另外计算精度也达到了10bit，所以非常适合于CAD、高端数字内存创作等应用，不过并不适用于游戏开发，因为它目前仅仅提供了对于DirectX 7.0的支持。

当然，3Dlabs更让人期待的产品是其已经发布的P10 VPU，这是一款全新架构的图形处理芯片，如果能顺利应用于Wildcat系列的显卡的话，其业界第一的位子依然是其它厂商短期内所不能得到的。

ATi FireGL系列显卡

FireGL 8800同之前的FireGL 2、FireGL 3和FireGL 4相比有着巨大的不同，它采用了ATi的自己开发的图形芯片－－同Radeon 8500非常的接近，而以前的FireGL系列显卡都采用了IBM OpenGL图形芯片。

FireGL 8800采用了频率为250MHz图形处理器，采用了3.3ns（600MHz DDR） ，相对于Radeon 8500它具有更好的抗锯齿性能，并且对于Direct 8.1提供完全的支持，所以更加适合游戏开发等应用平台。这款显卡当然也有缺点，比如子像素计算精度最高只有4bit－－前面我们介绍过Wildcat III可以达到10bit，后面介绍的Quadro 4也能达到8 bit精度。

丽台Quadro 4 700GXL显卡

我们ZOL评测室收到了丽台科技送测的Quadro 700 XGL显卡，从前面的介绍我们可以知道这款显卡面向的是中低端专业图形卡市场，下面让我们来详细的看看这张显卡：

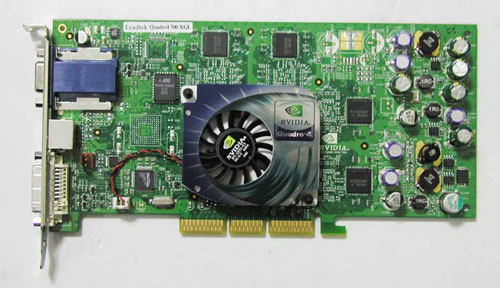

丽台Quadro 4 700XGL显卡

从显卡的布局上来看，它完全采用了nVidia公板设计，而且通过同GeForce4 Ti4600对比，我们发现在布局上非常的接近，只是局部的用料上有些差异。在散热风扇右侧我们甚至可以看到还有nVidia的Logo，要不是有标记有Leadtek字样的易碎标签，我们真的不能确定这张卡的来源。

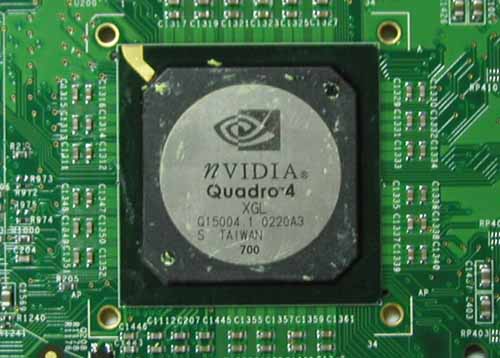

Quadro 4 700XGL芯片

Quadro 4 700XGL核心频率为275MHz，其内部结构同我们熟悉的GeForce4 Ti4200/4400/4600并没有什么区别，至少从我们得到的资料上看不到明显的区别。

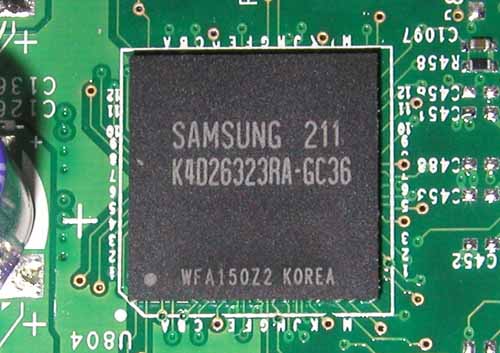

丽台Quadro 4 700XGL采用了4颗三星K4D26323RA颗粒，它采用了FBGA封装，功耗更低、可以达到更高的工作频率，这种显存颗粒为1M x 32bit x 4banks结构，共4片正好可以提供128 bit数据通道，64MB存储容量。速度为3.6ns，也可以满足Quadro 4 700XGL 550MHz的要求。

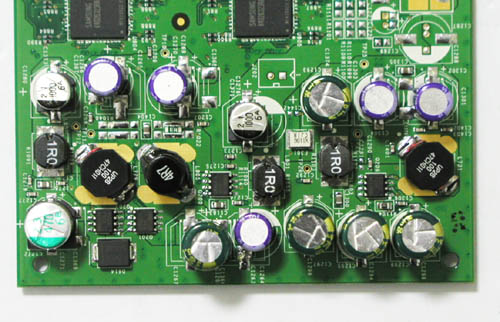

丽台Quadro 4 700XGL显卡供电电路

丽台Quadro 4 700XGL显卡输入、输出接口

同GeForce4 Ti系列的显卡一样，这张显卡也提供了VGA输出、DVI输出和3D眼镜输出接口－－仔细核对了一下说明书这里提供的的确是3D眼镜的接口，对于一款专业卡来说似乎有些格格不入（至少笔者不知道3D立体眼镜在这个领域的作用）。

这片芯片是ATMEL生产的容量为1Mbit的CMOS芯片，它的读取速度较快为55ns，内部具有简单的编程控制器和时序器，支持正常工作电压下擦写内存，重复写入次数在10000次以上，也就是这款显卡的BIOS是可以升级的。

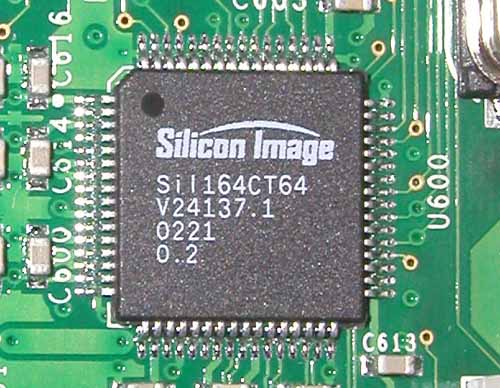

SiI164主要用于DVI接口的控制，它支持VGA－UXGA分辨率。

包装盒

看包装，送测的显卡应该是零售版本。不过其中的附件并不丰富，除了一张Quadro 4 700XGL显卡之外，还有一个DVI-VGA转接头、一张驱动光盘、一本使用手册和一张品质保证书。（待续……）
