NVIDIA的nForce2芯片组以独特的双通道DDR内存架构和出色的性能成为Athlon XP的最佳搭档,作为新一代AMD平台,其性能强劲盖过VIA目前的KT400已经是个不争的事实,经过一段时间的锤炼后,nForce2不仅在性能上,在价格、兼容性、易用性、稳定性等方面也日趋成熟并能越来越为更多的用户所接受。越来越多的主板厂商加入到nForce2阵营里来,一直以提供优质品质主板的专业电脑零组件领导厂商----台湾建基(AOpen)也于近日正式发布了两款采用此芯片的新主板AK79D Max 和AK79G Max,分别为IGP和SPP版本。

经过前面横向测试对nForce2芯片组的介绍,想必大家对这款高性能芯片组一定会留下深刻的印象。nForce2的北桥分为SPP和IGP两款,后者集成了Geforce4 MX的图形处理核心,这次我们收到的两款主板分别是使用SPP的AK79D Max,和使用IGP的AK79G Max主板,除了集成显卡的区别外,两款主板的外形基本一致,甚至连包装都一样,大家购买的时候可要把板子拿出来看看以免弄错。

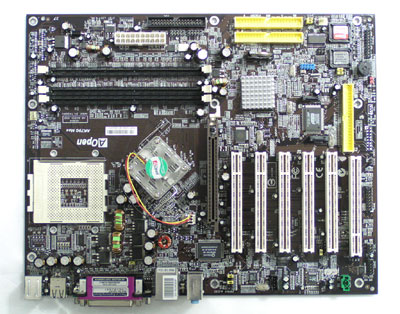

首先我们给大家介绍的是这款带显卡的AK79G Max,主板采用了nForce2 IGP+nForce2 MCP-T芯片组, 采用AOpen特有的专业黑色军用级电路板,将主板产生的杂讯降到最低,显得非常冷酷。板上各种元器件排练井井有条,丝毫没有半点杂乱感,第一印象就不错。

采用了常见的三相供电回路,可以确保耗电量与日俱增的CPU的正常需求。排列整齐的2200μF和3300μF的大容量低阻抗电容,用料扎实,可以进一步保证对CPU的供电稳定。

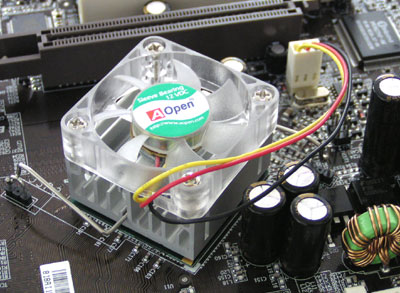

主板采用了台湾产A3版本集成显示核心的nForce2 IGP芯片,发热量比SPP有所增大,因此加装了散热风扇。

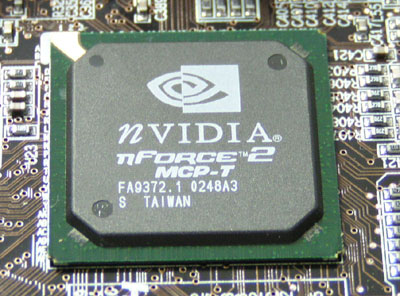

MCP-T版本号已经从以前的A2提升到了A3版本,生产日期也是去年48周的产品。

内存方面提供了3条DIMM插槽,最大支持单条1GB、总共3GB的DDR400/333/266内存。

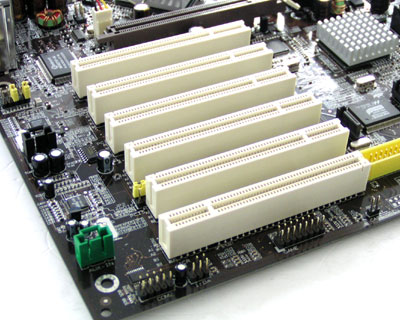

AOpen AK79G Max本身已经集成了显卡,但是在扩展性方面仍然不差,提供了6根PCI,1根AGP。AGP插槽采用了倒扣保险装置,避免了显卡不必要的松动。不过由于AGP插槽与DIMM插槽间没有留足够的空隙,所以可能会发生显卡与内存条互相冲突,必须先拔显卡才能拔下内存的尴尬。

大家应该记得双BIOS是技嘉的特色,而今天在AOpen的AK79G Max上我们也发现了双BIOS的设计,以防DIYER们在刷BIOS时遇到不测,报废第一个BIOS后可以使用第二个BIOS顺利启动。

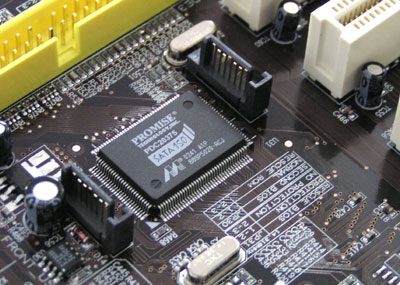

Promise PDC20376是一颗Serial ATA RAID芯片,它提供两个Serial ATA硬盘接口,每个接口最大数据传输率是150MB/s,同时还支持第3个ATA/133 IDE接口,用户可自行组建RAID 0和RAID 1磁盘阵列。在芯片的旁边我们还可以看到双BIOS的跳线说明.


AOpen AK79G Max主板采用了MPC-T南桥片,也充分的利用了其整合的APU来实现了杜比5.1声道输出,当然由于APU仅仅具有编码功能,实现数模转换的任务教给了ALC650;AOpen选择了板载AGERE IEEE1394控芯的方式来实现对于IEEE1394接口的支持,需要通过扩展卡引出接口,网卡方面板载Realtek RTL8201芯片为主板提供了1个10/100Mb以太网接口.

背部各种接口具备,除了主板本身提供的4个USB接口外,还附带了一块USB扩展,可以满足用户越来越多的USB设备的需求。由于集成了显卡,所以只留下了一个串口的位置,不过在串口越来越没有用武之地的今天,这也不能算是什么缺陷了。

AOpen AK79G Max主板也为用户提供了丰富的挡板接口,我们看到其提供有双IEEE 1394扩展接口、S端子、AV端子视频输出接口、音频/光纤输出接口和USB2.0接扩展接口。

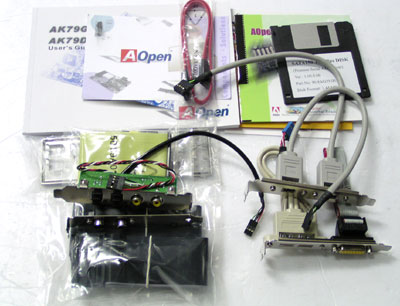

除了上面介绍的附件外,主板还提供了驱动光盘安装说明和许多使用的工具,其中还包括一张价值49美圆的NORTON杀毒软件.
BIOS系统调节
AOpen AK79G Max的扩展功能比较丰富,同时它的BIOS设置也十分强大。在设置方面,此主板采用了免跳线设计,自动检测CPU外频,在BIOS中,用户可以按1MHz为单位调节CPU外频和显卡工作频率,相关BIOS中也存在有CPU核心电压、AGP电压及内存电压调节选项,从而大大方便了DIY爱好者。

您是否已对一成不变的开机自检画面感到厌烦?AOpen Vivid BIOS技术带来的色彩鲜艳的开机画面。与以往早期开机画面会占据整个屏幕或在自检时挡住文字信息的情况不同,AOpen Vivid BIOS对图像和文字分开处理,让画面和文字在开机自检时同时运行。这样,Vivid BIOS技术就为用户带来了亮丽光鲜的256色屏幕,并且在开机自检时用户不会错失任何重要的信息。

采用的也是Phoenix生产的Adward BIOS芯片,目前所有的nForce2主板都是Phoenix生产的BIOS。

从上图,我们可以看到整个系统的一些相关参数了,包括处理器核心电压、内存电压、AGP电压值;处理器温度、主板温度,风扇转速等的相关信息都一应俱全。当中还有一个选项可以设定过热保护.

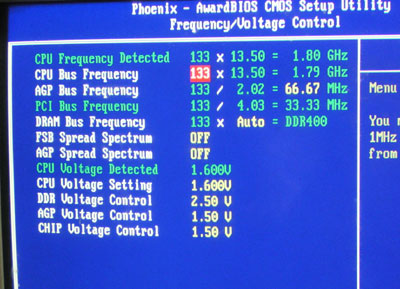

在 Frequency/Voltage 菜单中,我们看到许多和系统性能密切相关的参数设定选项。可以设定的选项有CPU频率设定、内存分频设定、AGP频率和各项电压值调节.CPU核心电压范围1.1V~1.85V 、AGP电压范围1.5V~1.65V 、DDR电压范围2.5V~2.8V。

AOpen将PCI频率锁定在33MHz上,目前这样锁定PCI频率的做法已经相当流行,我们没有必要理会BIOS当中是否有这样的选项来锁定PCI运行频率了,但AGP频率可以调节.

在这个菜单中,我们还可以设定系统的前端总线频率,最高可以设定到233MHz,就目前而言,我们觉得233MHz或多或少都只是一个商业卖点而已,因为我们目前的Athlon XP处理器甚少能有稳定工作在200MHz前端总线下的。

内存频率可调高至FSB频率的200%,

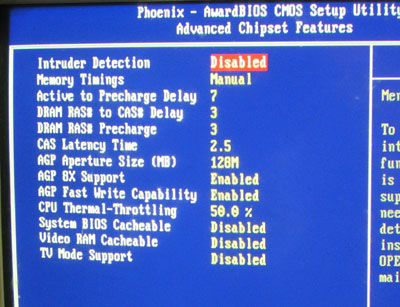

内存时脉参数设定选项,唯一遗憾的是在BIOS里并没有倍频选项,我们得到最新消息,目前Aopen工程师正在写新的BIOS,相信不久在市场上销售的将会是全新BIOS的AOpen主板.
此外AOpen特别为超频爱好者提供了一些特殊的实用功能-看门狗ABS智能超频防抱死刹车系统。当系统启动后,BIOS会自动检测最后一次系统正常启动的POST状态,如果成功的话,BIOS会立即开启“Watch Dog Timer”功能,并且根据储存在BIOS中的用户设置设定CPU频率。否则,“Watch Dog Timer”会在5秒钟后重新启动系统,并且BIOS会再次检测CPU默认频率和BIOS POST状态。有了这项功能,您就不需要在系统无法启动时打开电脑机箱和设置跳线去清空CMOS数据,从而使超频操作更加方便。
测试平台:
硬 件 环 境 |
CPU |
AMD AthlonXP 2200+ (133MHz*13.5) |
主板 |
AOpen AK79G/D Max主板 |
内存 |
GEIL金条256M DDR 333 * 2 |
显卡 |
微星Ti4200 64M |
硬盘 |
西捷酷鱼四 40G 7200 2M |
显示器 |
1024*768@85Hz 16Bit |
电源 |
长城竞技神300W |
软 件 环 境 |
操作系统 |
英文版Windows 2000 Professional + SP2.0 |
显卡驱动 |
nVIDIA雷管5驱动(41.13) |
其他驱动 |
nVIDIA nFORCE 2芯片组官方驱动2.3版 |
整个平台的设置和前面我们的横向测试保持一致。结果如下:
测试项目 |
得分 |
WCPUID |
CPU 频率 |
1804.09 |
FSB 频率 |
267.27 |
memory benchmark |
RAM Int |
2039 |
RAM Float |
1935 |
PCMark2002 |
CPU |
5442 |
Memory |
3915 |
HDD |
910 |
Super PI 100万位 |
61 |
Business winstone 2001 |
64.9 |
Content Creation winstone 2002 |
36.3 |
Winbench 99 2.0 |
High End DISK |
8990 |
Business DISK |
28800 |
3D Mark2001SE
(外接/集成显卡测试得分) |
800*600*32 |
11790 (外接显卡) |
5629 (集成显卡) |
1024*768*32 |
10255 |
4512 |
1280*1024*32 |
8205 |
3157 |
Quake III Arena |
800*600*32 |
245.4 |
151.1 |
1024*768*32 |
221.5 |
108.6 |
1280*1024*32 |
158.9 |
71.4 |
