收到承启天极9EJL1主板的第一感觉就是“大”，包装盒的厚度几乎是一般的主板包装盒的两倍。接在手中的感觉是“重”，其重量也几乎是一般主板包装盒的两倍。虽然包装盒又大、又重，但是精美的设计依然给人精致的感觉。
承启天极9EJL1主板包装盒
承启天极9EJL1采用了Intel 845E芯片，北桥芯片为82845E，南桥芯片是型号为FW82801DB的ICH4芯片。对于这款芯片的介绍本站本月初推出的《ZOL 8月巨献：14款I845E主板横向测试》做了非常详细的说明，感兴趣的读者可以查阅该文。
承启天极9EJL1主板
承启天极9EJL1主板配置了2根184线DIMM内存（PC1600/2100/2700）插槽，最高容量为2GB；一根AGP插槽，符合AGP 2.0规范，仅支持1.5v电压显卡，如果使用老款的3.3V显卡可能导致主板损坏；6根PCI，符合PCI 2.2规范，提供了最大的扩展能力；CNR插槽可以支持CNR接口的调制解调器、声卡和网卡，不过这种设备并不多，所以大多数主板的这个插槽都如同虚设。
供电电路
为了保证Pentium 4的稳定运行，主板厂商对于供电电路的设计都不敢马虎，承启也不例外。其ATX电源接口位于内存插槽的外部，虽然测试的时候我们没有感觉到不方便，但是估计主板安装到机箱中使用的时候会影响到用户添加或者卸载内存条。
ATX电源接口
12V电源接口
12V电源接口，这也是Pentium 4主板上的“标准接口”了，要利用这个接口当然需要专用的Pentium 4电源，这样可以提升系统的稳定系数。
CPU供电电路
CPU供电电路还是采用了常见的三相回路供电，在滤波电路中使用了多颗3300uF、1800uF的电容和多个线圈，用来给CPU提供更加稳定的供电。

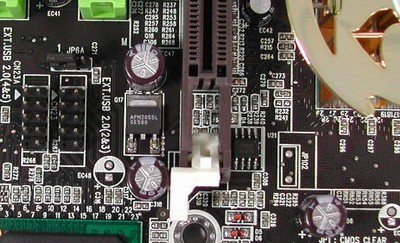

AGP供电电路
AGP部分也设计的独立的供电，用户可以通过BIOS来调节AGP插槽的供电，来在一些特殊情况让显卡更稳定的工作。
内存供电电路
内存也采用了独立供电，用户可以通过BIOS来调节内存模组的供电。
多样的功能
多样的功能是天极主板的一大特色，它几乎包括了现在所有的主流的输入、输出方式。下图可以看到它提供了林林总总的各种接口：

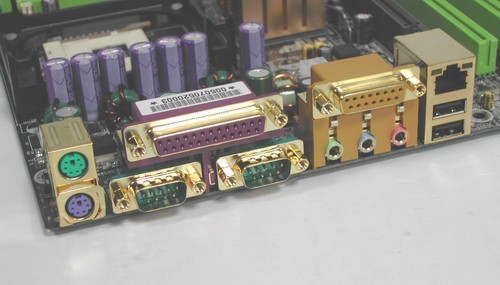

天极9EJL1主板输入、输出接口
除了一般的主板上所提供的PS鼠标、键盘接口，并口、串口接口之外，还提供了音频输出、音频输入、麦克风输入，两个USB 2.0接口和一个RJ45接口。除了没有流行的IEEE 1394接口之后，其它的基本上都具备了。
天极9EJL1主板通过板载的RTL8100B LAN控制器来提供10/100Mbps的网络连接能力，在宽带日益普及的今天这个功能可以让用户具有更方便网络连接能力。
IT8712F提供了天极9EJL1主板基本的输出、出入能力，比如串口、并口和软盘控制都是由它来完成的。

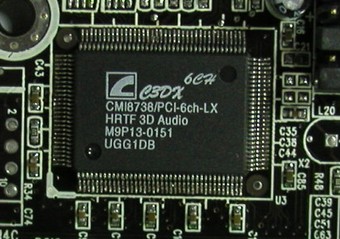

音频部分天极9EJL1主板并没有利用ICH4提供的AC'97声音处理＋CODEC芯片的音频解决方案，而是采用了比较常用的CMI8738六声道输出芯片，承启利用C-Media公司的XeaR技术实现了双声道模拟4声道的技术。后面我们会对于这个比较详细的介绍。
内存插槽和IDE插槽
天极9EJL1主板配置了两条DDR DIMM插槽，最高支持2GB的容量，当然目前市场能够比较容易找到的最大的内存模组应该是512MB，所以使用这款主板一般最大能够达到1GB的内存容量就已经是比较理想了。
另外还提供了两个IDE接口，可以支持4个IDE设备。我们在主板上看到了预留的Raid控制器芯片和另外两条IED插槽的空焊点。所以天极9EJL1主板还会有一个支持Raid功能的版本。
预留的Raid控制器芯片和另外两条IED插槽的位置
PCI插槽
天极9EJL1主板配置了6条PCI插槽，提供了足够的扩展能力；而PCI插槽前面的时候CNR插槽，虽然能用的机会很少，但是还是配置上了。
丰富的附件
让天极9EJL1主板的包装盒沉甸甸的原因是其包装盒内附送了大量的附件，如下图所示：
在这堆附件中包含了一下物品：
-
两条UDMA100 IDE连线（40针，80线）
-
一条34针软驱连线
-
用户手册
-
软件包
-
音频扩展子卡
-
CBox
-
耳机
CBox
CBox的主要作用就是将音频接口和USB接口前置，方便用户插接相关设备。
音频扩展子卡
软件包
在软件包中提供了THIZ LINUX、Norton AntiVirus、Adobe ActiveShare、Acrobat Reader、Acrobat eBool Reader、Imagemore和AutoSave等实用软件。
