蛟龙出海——佰钰F4显示卡凌云系列G4200-8MX印象

佰钰科技前不久发布了F4显示卡凌云系列G4200-8MX，这款显示卡采用了nVIDIA的geforce4 ti4200-8x芯片，也就是NV28，早在NV28发布的时候，这款显示卡就得到了广泛的关注，因为它不仅是新一代处理核心NV25的升级版，拥有更强大的性能！对AGP 8X的支持显示出了它强有力的市场竞争力。8倍速AGP总线相比昔日的AGP 4X而言大幅度提高了带宽，达到2.1GB/s，如果用户要大幅度提高PC系统的图形性能的话，就必须准备AGP 8X，以为未来的显示卡提供高的带宽。这款显示卡对于提高PC系统图形性能有着重要意义。

这款显示卡采用了黄色的四层PCB板，卡上元件用料经过严格的挑选，采用钽电容，电感都经过特别处理，外加了防电磁干扰的保护层，元气件焊接整齐，可以对细小的元件进行观察，排列异常的整齐，定位非常精确，可以猜测，佰钰的这款产品是标准化的生产线上出来的产品。

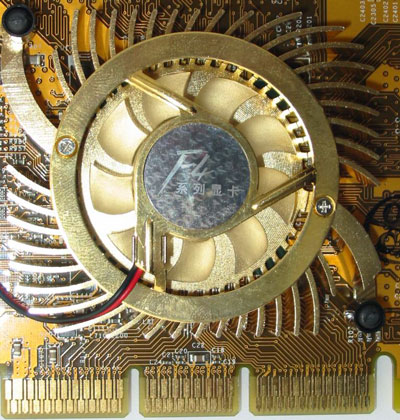

散热片采用了和PCB板同样的颜色，黄色的散热片被镂空，覆盖在芯片上，风扇扇叶的方向与散热片的方向相同，相信散热效果一定不错。风扇中间贴佰钰的F4标志非常醒目（如图1）散热片上显现出金属的质感。

    卡上元件规划整齐，正面焊接芯片、BIOS、电容、电感等，背面只有显存芯片和细小的电阻。


如图2，这是正面可以看到的显存和钽电容以及电感，可以看到，佰钰F4显示卡的用料很充足，元件的选用都很讲究。这里重要介绍一下显存，这款凌云系列的G4200-8MX显示卡采用的三星的K4D64163HF-TC40显存芯片，总共有8颗，实现了64M的容量和128bit的带宽，多数专业评测机构都表明，128bit的带宽对于提高显卡的性能非常有利。

在这款凌云系列的G4200-8MX显示卡的接口附近，我们看到了Philips的视频解码芯片SAA7104E（如图3）。这个视频解码芯片性能非常优良，在多数专业机构的横向评测中都表现出了很高的性能，其可以支持最大1024×768分辨率的电视信号输出，而且出色色彩亮度、饱和度、色阶等表现都非常不错。根据资料表明，SAA7104E提供了9Pin的复合端子输出接口，可以通过一个1转2的转接头同时接出S端子和AV信号两个信号端，这一点在众多视频解码芯片中是非常独特的功能。这款芯片是飞利浦的SAA7102E、SAA7104E、SAA7108E系列芯片中的一款，这个系列的芯片在显示卡的视频编码中被广泛采用，如微星、技嘉等的高端显示卡也采用的是这个系列的显示卡，甚至nVIDIA的机顶盒Cinema和微软的X-BOX中都有他们的身影。

    在DVI数字接口后面，我们看到了Silicon Image公司的数字芯片SIL164CT64（如图4），



这是Nvidia为了弥补整合TMDS发送器“马力”的不足而给显卡加上的Silicon Image的TMDS发送器，Silicon Image公司是著名的数字显示解决方案提供商，也参与了Seral ATA规范的制定。使用这个外部的TMDS发送器再加上整合的，我们就可以打开双通道TMDS了，想上1900*1440的分辨率也是易如反掌。这是一些高端功能，如果你是一个发烧友的话，这个功能就绝对不多余。如图5，佰钰F4的这款凌云系列G4200-8MX赠送了这个数字转换头。

    我们转到卡的背后，背后上的元件以小电容、电阻为多，非常细小，需要仔细观察才能够看清楚，尤其是在显示卡的GPU后面，更是密密麻麻（如图6）。


可以想象，在加工的时候有多么困难。我们也看到了佰钰的反光标志和显示卡的条形码（如图7）

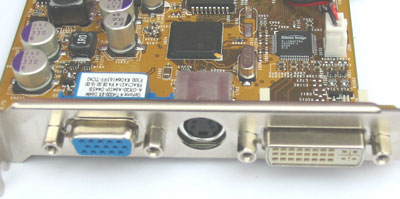

最后，我们来看一下接口，佰钰F4的这款凌云系列G4200-8MX提供了15针的VGA输出口、S端子输出口、DVI输出口共三个接口，提供多种输出方案的解决。（如图8）

这是佰钰F4的这款凌云系列G4200-8MX的包装，宝盒样子的包装显现了佰钰F4系列显示卡的精品形象。如图9

整体来看，佰钰F4的这款凌云系列G4200-8MX显示卡给我们留下了较深的印象，功能上接近发烧级别，尽可能的提供多的功能，用料和做工上一直秉承了佰钰产品一直所倡导的稳定性，所以这款显示卡是目前市场上不可多得的发烧显示卡。
