ZOL评测室于本周收到了ATi送测的原厂Radeon 9700显卡，随即进入了紧张的测试当中。首先让我们来看看这款传说性能强大的显卡的外观：

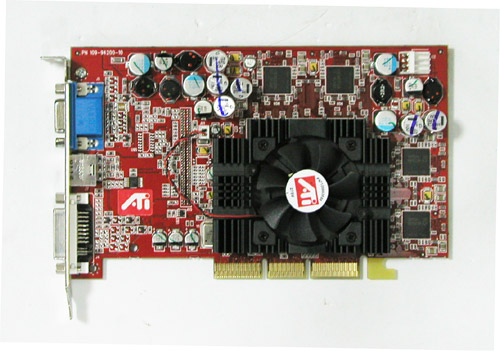

Radeon 9700的核心虽然复杂，但是PCB的设计并没有GeForce4 4600那么夸张，在布局上同GeForce4 4200有些类似，长度也差不多。同以前的Radeon 8500相比，元器件更加密集。
Radeon 9700背面的元器件也相当的多，这样充分的利用PCB板的前后面可以避免使用成本更高的大PCB板，来有效的控制显卡的成本，可以注意到在背面的局部元器件上还加装了散热片。
Radeon 9700的核心采用了类似于FCBGA封装的技术，所以外型同Celeron处理器有些相似，不过它的核心面积相当的大，毕竟集成了大于1亿700万个晶体管，为了保护突出的核心不被风扇压碎，Radeon 9700 VPU封装的外周加装了同核心等高的金属边框，所以整个VPU的外观显得非常的独特。它的默认运行频率为325MHz。
核心的可以看到如下字样：
R300
可以看到Radeon 9700 VPU的核心代号是R300，产地是台湾，应该是其台湾的合作伙伴台基电为其代工的VPU芯片。
Radeon 9700显卡采用了8片三星生产的FBGA封装的显存，正反各四颗，这几乎成为了现在高端显卡的标志之一，因为这种封装的显存可以在更高的频率上工作。根据其“K4D26323RA-GC2A”编号可以查询到其最高运行频率为350MHz，4x32结构，8颗正好提供256bit位宽，128MB的容量。这款显卡的显存默认频率是310MHz（620MHz DDR），并没有达到其最高值，后来我们对其进行了超频也不能让其工作在其最高频率上。

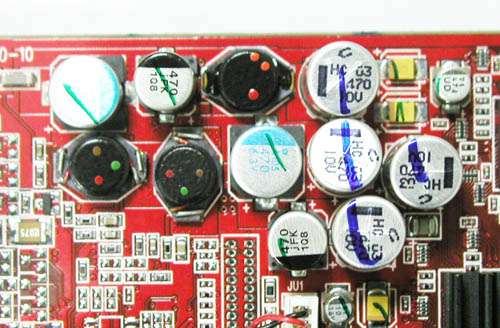

其核心供电电路相当的夸张，使用了多颗大容量铝壳电容、钽电容、密封电感线圈来组成滤波电路，为VPU提供更加纯净、稳定的供电。其控制电路主要还是位于PCB背面，如下图：
SC1175是一款2相、同步、电压模式PWM控制器，它具有温度补偿、过流保护等功能，可用于显卡、DDR显存电压控制，3037A主要是用于DC-DC转换，同另外三颗双N沟道MOSFET芯片共同组成核心电压控制电路。可能由于核心功率较大，所以3037A和MOSFET芯片上覆盖了铝质的散热片，显卡运行一段时间之后这个散热片的温度不低。
显存供电电路正面也是安置了多个铝壳电容、密封电感线圈、钽电容，它们的主要作用也是滤波。控制电路依然位于显卡的背面，前面也提到，这样的布局也能有效的利用PCB空间，来避免使用GeForce4 Ti4600那样的大PCB板。（在显卡的右上角可以看到一个4针电源接头，它需要通过ATi提供的专用电源线为显卡提供额外的电力，AGP供电已经不能满足它的需要了）

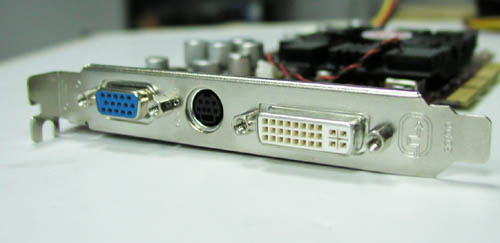

ATi Radeon 9700配置了VGA输出、DVI输出和Video-out输出，双头输出和视频回放一直是ATi的强项，对于这样的高端显卡一定会配置这些功能的，其主流产品Radeon 9000 Pro也基本有了这样的配置，估计今后这些都将会成为显卡的基本配置，特别是具有DVI接口的显卡的普及，将会使得具有DVI接口的LCD发挥作用。
