华硕PC-DL Deluxe

    在华硕系列主板上非常少见的绿色PCB，做工极为优秀。双XEON处理器主板，一般是采用扩展ATX结构，也就是E-ATX，板型为305X330mm，需要专用的服务器机箱才可以容纳这个庞然大物。不过PC-DL仍然采用了最普遍的ATX结构，板型只有305X245mm。所以主板的布局就尤为重要。实际上，华硕PC-DL具有4个SATA硬盘扩展，支持RAID0/1模式。4个ATA100 IDE硬盘扩展，2个ATA133硬盘，支持RAID0/1模式，1000Mbps网络接口，三个IEEE1394接口，8个USB 2.0接口。除5.1音响输出外另有光纤与数字同轴输出。这些功能是如何在狭小的主板上安放的？

    双SOCKET604处理器插座。插座的形状与字母X非常相似，与XEON相对应。不知道INTEL是不是也是这样想的。主板采用了四相供电，并在MOS管上安装了散热片。

    24针SSI ATX电源插座。华硕在说明书上要求电源+12V输出必须提供至少8A的电流。这个要求不算严格，一款符合ATX 12V标准的300W电源，+12V输出就可以达到15A。不过要注意的是，类似硬盘、光驱与高速显卡都是+12V的耗电大户。推荐+12V在20A以上的400W电源来配合PC-DL。在使用中，发现这个电源插座的位置不合理，想拔出插头非常困难。

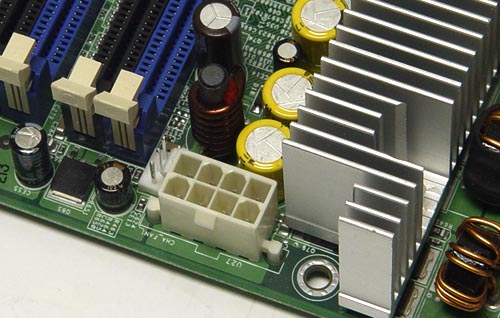

    除了SSI ATX插座之外，还有一个8针的12V电源插座。比我们常见的4针12V插座多出一倍。

    虽然这款主板使用了服务器电源接口，普通20针电源也可以使用，并且在测试过程中非常稳定。

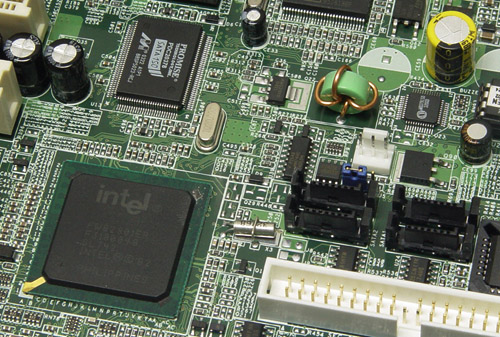

    PROMISE PDC20378，与ICH5-R配合，共支持4块SATA硬盘，并可以两两组合成RAID1或是RAID0模式。RAID0模式适合工作区，提高磁盘系统性能。RAID1模式适合数据备份区，确保安全性。

    作为一款工作站级主板，除了AGP 8X之外，PC-DL还使用了AGP PRO接口，可以根据AGP50或AGP110两个规范提供50W与110W的输出功率，在使用专业显卡时，AGP PRO插座是非常之必要。

    高速的网络连接能力，也是工作站/服务器的必备功能。集成的INTEL 84547EI，除了提供10/100/1000Mbps的网络连接能力外，CSA结构可以帮助减少对PCI设备的压力。华硕的另一款I875P主板P4C800仅使用了3COM MARVELL 940，没有采用INTEL推荐的CSA结构，这份矜持在PC-DL上得到了改善。

    主板的扩展能力极强，这次华硕终于奢侈了一回。这个光纤子卡在以往的主板中是没有出现过的。

    三个LCD灯，分别监测电源、显卡与处理器的状态，从再快速排除故障。
