华擎主板虽然只是主板品牌的新锐力量，但是其在市场上所取得的成就却是有目共睹的，甚至可以说是让人瞠目结舌的。华擎K7S8X在我站TOP 10硬件排行榜一度占据AMD平台下最受关注之主板型号的第二名，有着颇好的人缘。近日，华擎另外一款Pentium 4平台主板迅速窜红，风头大有盖过K7S8X之势，这就是华擎P4i45D。
华擎P4i45D只是一款基于Intel 845D芯片组的产品，845D是一款元老级的芯片组，标准的Intel845D芯片组只支持400MHz前端总线的Intel奔腾4处理器和DDR266内存规格。但是，经过了华擎工程师的努力，竟然使这款主板可以上到800MHz前端总线，并且支持DDR400规格之内存，支持USB 2.0接口，甚至还支持Intel最新的“超线程”技术。这样的话，和时下最新的865/875平台相差的就只有双通道和S-ATA的支持能力了。华擎是怎么样做到这些的？带着这个疑问，今天我们就拿到了这款P4i45D，为您解读845D下的800FSB之谜……
整体上看，华擎P4i45D和其他型号的产品没什么区别，窄板型设计，翠绿色PCB。华擎的产品做工一向中规中矩，无明显缩水痕迹。这款主板板载4个PCI扩展槽，1个AGP 4X插槽和2个DIMM内存槽。
华擎的主板有一个比较特别的设计，其在CPU供电设计上一般都采用5V供电，而不像其他产品一样采用12V供电。5V供电有个最大的好处就是能兼容一些老式电源设备，使用户不必升级电源设备，我们也能看到板上没有4针12V电源插口。因此，在供电电路方面2相回路电源设计足以。
独特的接口部分。四个USB扩展口和不一样的键盘鼠标接口，还有10/100M以太网络控制接口。为了适合所有人的ATX机箱，华擎随产品附送了装机挡板。
我们注意到华擎P4i45D采用的IH2超级南桥，因此为了支持USB 2.0，华擎P4i45D特意为使用者提供了VT6202控制芯片。这是一颗十分常见的USB 2.0控制芯片，支持4个USB2.0接口，最高传输速度为480Mbps，基于PCI界面，采用0.22um制程，可直接安装在主机板上使用，也可作为PCI USB2.0扩充卡的控制芯片使用，具有优异的产品架构弹性及最佳的性价比。

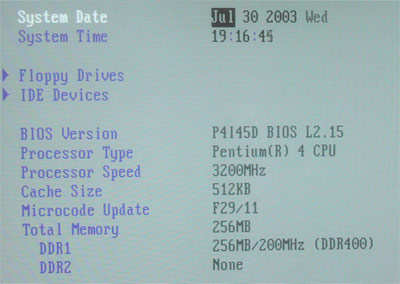

5V供电到底能否带动像Pentium 4 3.2GHz这样的极限处理器？双相回路电源设计到底能否带来足够的功率供给？带着这些问号我们首先使用Pentium 4 3.2G的处理器来考察华擎P4i45D的供电系统。从上面的拍摄图片能清楚的看到：P4 3.2G已经被正确识别并按照实际频率运行，此刻系统前端总线为800FSB，内存运行在DDR400模式下。系统运行稳定正常，通过测试没有出现死机等现象，我们对P4i45D的电源设计表示基本满意。
和华擎K7S8X一样，在BIOS里面我们可以线性逐M的调节系统外频，调节范围从50-248MHz，并且支持倍频调节。我们还可以看到超线程同样也被支持，并可以自由关闭。
无意中我们又发现这款P4i45D还支持PCI/AGP频率锁定和调节，这在以往的华擎主板上可是比较罕见。不过这款P4i45D还是不支持电压调节，可能一些骨灰级发烧友多少要失望了。
从这个抓图可以清晰的看到此刻系统运行的频率以及内存频率。
超线程的支持效果和VIA USB 2.0的控制器。
测试平台：
|
硬 件 环 境 |
|
CPU |
Intel Pentium 4 1.6GHz （533MHz前端总线） |
|
内存 |
金邦金条 256M DDR266 X 2 CL=2.0 |
|
硬盘 |
西捷酷鱼四 40G 2M 7200转 |
|
主板 |
华擎P4i45D （BIOS版本/日期：2.15/07.19） |
|
显卡 |
MSI 4200-8X（64M 250/500MHz） |
|
显示器环境 |
1024*768@85Hz 32Bit |
|
电源 |
世纪之星冷房版400W电源 |
|
键盘鼠标 |
微软BASIC键鼠灵巧套装 |
|
软 件 环 境 |
| 操作系统 |
中文版Windows 2K + SP3 |
| 显卡驱动 |
nVIDIA 44.65 |
|
其他驱动 |
| Directx 9.0 英文正式版 |
看到上述测试平台读者一定很奇怪：怎么会有P4 1.6G的533FSB的处理器呢？其实，我们是把3.2G的P4降频到133外频下，然后在把其倍频调整到12倍（我们的P4 3.2G处理器没有锁倍频），这样的话实际运行频率就是133*12=1.6G了。使用这个测试环境也是考虑到购买P4i45D读者一般都是十分注重性价比的朋友，赛扬应该是大多数人的选择吧，所以我们使用一颗频率较低的处理器，以更接近大家的平台。
不用太多测试数据。我想这两个数据就已经足够说明一切。在533MHz的P4 1.6G处理器下，GF4 Ti4200-8X跑出了9100分的成绩，相当不错。PCMARK2002的三个测试项目数据也是中规中矩，并没有什么缺陷。简单测试，反映出了P4i45D对于845D的性能发挥丝毫没有扼杀，不但如此，凭借800FSB和DDR400、超线程两把利刃把845D的潜力发挥到了极至。通过试用我们发现了一个规律：华擎P4i45D在BIOS的设置中，内存没有独立的频率调节选项，只能与前端总线同步运行。而845D芯片组本身是支持异步方式的，希望华擎能在下一个BIOS版本中能够加以改进。
能把845D作到这种地步，华擎P4i45D的设计让我们眼前一亮。800FSB、超线程、DDR400和USB 2.0都被集中到了一起，而这块主板的价格却只有区区450元。这就是我们解读的结果。我们希望华擎能保持这种习惯一直走下去，为我们消费者带来更多像P4i45D、K7S8X这样的优秀产品。
