早在Intel正式推出最新l875芯片组的同时，建基AOpen就同步推出全系列采用Intel 875芯片组的顶级主板产品，包括AX4C MAX、AX4C Pro与AX4C-G三种型号,满足各种市场需求。这次评测室收到的AX4C MAX承袭了AOpen一贯的顶级风范，专为挑剔的发烧玩家量身打造,具备完整的进阶功能，诸如Gigabit LAN、Serial ATA(含RAID功能 0,1,0+1)、以及两组IEEE-1394连接口...将您的功能需求一次网罗。

    Aopen作为台湾的知名厂商。他们的产品在做工和性能上一向都很不错。我们可以看到AX4C MAX采用火红的包装,上面没有很花哨的修饰,只有几个白底大字,但也足以显示出Aopen的大家风范。

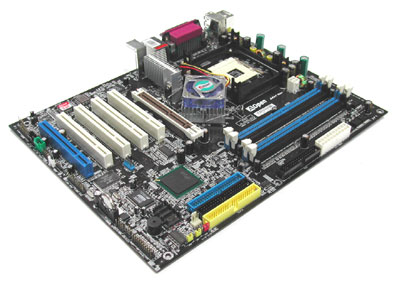

    AX4C MAX仍然采用AOpen特有的专业黑色军用级电路板，将主板产生的杂讯降到最低，显得非常冷COOL。从布局来看，这片卡走线相当的有条理，做工很精细。

采用了三相电源供电电路            北桥风扇

    供电部分的位置比较特别,在CUP插槽的最外侧,CPU供电采用了较为常见的三相回路设计，其中用到了五个1200μ, 16V超低电阻铝电容，5个3300μ, 6.3V超低ESR铝电容，它们使CPU更稳定的运行。北桥的Intel 875P芯片是FC-BGA的封装形式，拥有多达1005只引脚。上面设置了散热风扇，以加强北桥的散热效果，并维持系统的稳定性。

一个很奇怪的散热片           双BIOS设计

    为了增加MOS管的的散热性能，我们可以看到一块很大的直立设计散热片，这样可以取得最佳的散热性能。大家应该记得双BIOS是技嘉的特色，而今天在AOpen的AX4C MAX上我们也发现了双BIOS的设计，以防DIYER们在刷BIOS时遇到不测，报废第一个BIOS后可以使用第二个BIOS顺利启动。

五条PCI插槽       四根184pin的DIMM插槽

     四根184pin的DIMM插槽，最高支持4GB内存，两条通道可通过不同颜色加以区分。此外，五条PCI插槽也可以满足一般用户的需要了。而最后一组与其它插槽的颜色不同，是个很鲜艳的个蓝色插槽,AOpen将他称之为Hercules PCI插槽，它周围的布线经过特殊设计，以此提供更清晰稳定的信号。所以在连接一些重要的PCI适配卡时可以以这个插槽为优先。

    Promise PDC20378是一颗Serial ATA RAID芯片，它提供两个Serial ATA硬盘接口，每个接口最大数据传输率是150MB/s,同时还支持第3个ATA/133 IDE接口，用户可自行组建RAID 0和RAID 1、0+1功能磁盘阵列。我们看到的排列很整齐的四个Serial ATA接口,其中两组是由PROMISE PDC20378芯片控制，另外两组则是由南桥所控制。

Agere FW323 IEEE1394控制芯片     BROADCOM BCM5702KFB千兆网络芯片

    火线功能由Agere FW323 支持，可以支持3个火线接口，同时还提供了一根附加的IEEE1394连线以输出两个火线接口。Broadcom 5702控制芯片集成了千兆网络功能，它能支持千兆或10/100MB以太网。同时它还提供了IEEE 802.3网络规范的支持，从而实现了1000Base-T, 100Base-TX, 和10Base-T应用。

    这款主板还通过板载ALC650 Codec芯片，提供了6声道输出能力，通过同市面上的低价位5.1声道音箱配合可以提供给大部分用户可以接受的多声道解决方案。此外，AOpen AX4C MAX主板也为用户提供了丰富的挡板接口，我们看到其提供有音频/光纤输出接口和两个USB2.0接扩展接口。

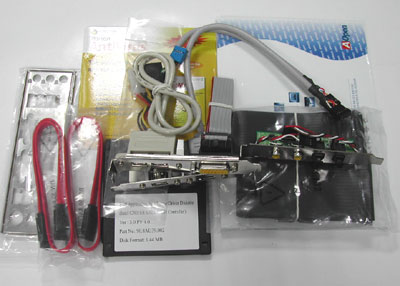

    配件也是一应俱全，包括IDE排线、SATA排线、专用I/O挡板、SATA电源转接头、USB/Game port与SPDIF扩充挡板、驱动程序光盘/软盘、Norton Anti-Virus随机版以及说明文件。

BIOS设置：

    AOpen AX4C MAX的扩展功能比较丰富，同时它的BIOS设置也十分强大。在设置方面，此主板采用了免跳线设计，自动检测CPU外频，在BIOS中，用户可以按1MHz为单位调节CPU外频，相关BIOS中也存在有CPU核心电压、AGP电压及内存电压调节选项，从而大大方便了DIY爱好者。

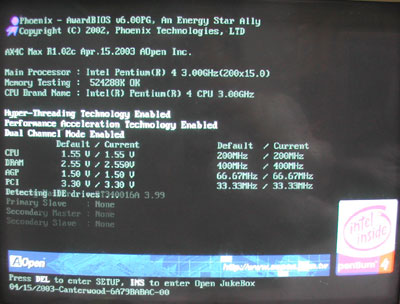

    在AX4C MAX的开机画面可以清楚看到主机板电压与频率的设定值，PAT模式以及双信道模式是否开启也都有清楚的显示。

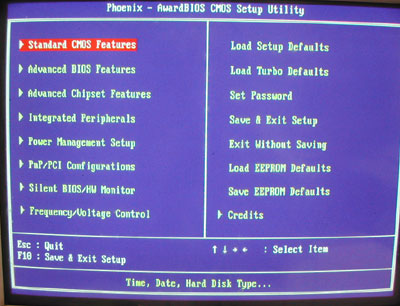

    采用的也是Phoenix生产的Adward BIOS,BIOS里还可以设定Turbo模式，加快整体的性能。

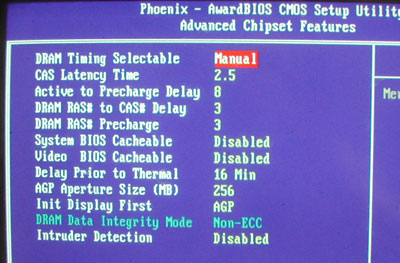

    在Advanced Chipset Features项目中，能够设置手动改变各种内存时序值以保证系统的稳定和发挥最佳性能。

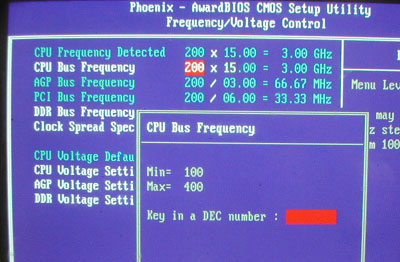

    在 Frequency/Voltage 菜单中，我们看到许多和系统性能密切相关的参数设定选项。可以设定的选项有CPU频率设定、内存分频设定、和各项电压值调节.CPU核心电压范围1.1V～1.85V 、AGP电压范围1.5V～1.65V 、DDR电压范围2.5V～2.8V。AOpen BIOS允许以1MHz的幅度在100-400Mhz 范围内调节外频。

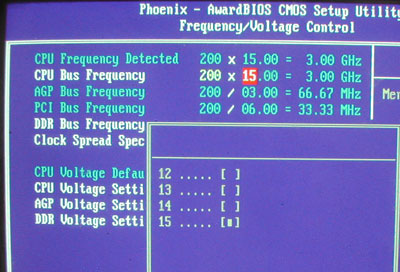

    倍频的调节范围非常小，不过对于目前锁频的P4来将，就算有在大的调节范围也只能忘而兴叹。

    CPU核心电压最大可以加到1.85V，相信这对于超频应用已经足够了。

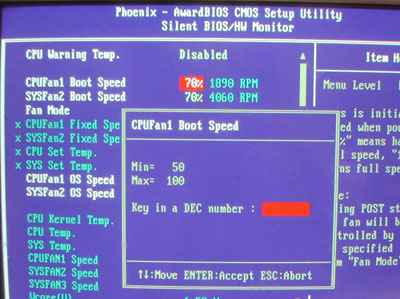

    AX4C MAX主板通过Winbond W83627HF LPC IO控制芯片进行系统监控。 SilentBIOS菜单中显示了温度，电压和风扇转速等信息，通过AOpen的独家技术SilentTek以及SilentBIOS，能够透过两者的辅助进而达成控制风扇的转速获得减低噪音的功能，像在开机以及进入OS的转速都能够调整，你可以根据需要调节风扇的转速。

测试平台：

测试结果： 　

测试项目		得分
Memory benchmark	RAM Int	4633
	RAM Float	4634
PCMark2002	CPU	7485
	Memory	8629
	HDD	828
Business winstone 2001		67.4
Content Creation winstone 2002		42.3
Winbench 99 2.0	Business DISK	8600
	High End DISK	29200
3D Mark2001SE	800*600*32	16825
	1024*768*32	14739
	1280*1024*32	11521
Quake III Arena	Fastest	468.3
	1024*768 HQ	310.1

小结 :

    作为AOpen的I875系列主板中的顶级产品，AX4C Max 的稳定性勿庸置疑。此外它还拥有丰富的特性，超频性能也相当不错。BIOS设置在系统稳定性和超频之间做了一个很好的平衡。至于性能方面也相当出色,尤其是3D性能较其他I875主板略高,非常适合追求性能和稳定性的用户。
