ASUS P4T533主板
华硕P4T533主板采用了Intel 850E芯片组，支持400MHz/533MHz FSB Pentium 4处理器，具有两条RIMM插槽，可以支持32bit RDRAM，最大容量为2GB，另外还配置了1条AGP Pro、6条PCI等插槽，具有充分的扩展能力。
华硕P4T533主板
首先我们看看华硕P4T533供电部分的设计：

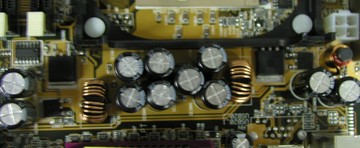

CPU供电电路
P4T533的电路设计相当的特别，仅仅采用了两相回路供电，而不是Pentium 4主板常用的三相电路。不过，在我们测试中系统相当的稳定，看来供电的形式并不重要，合理的设计和优良的工艺才是最关键的。

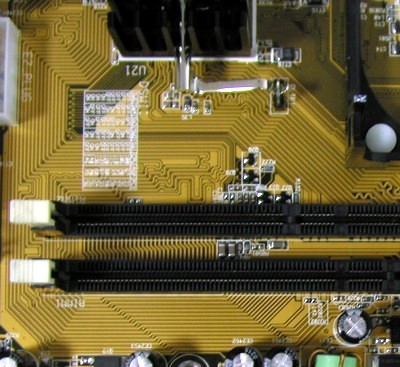

显存部分也采用了专门的供电电路，从上图可以看出其供电电路相当的复杂，应该是为了满足RDRAM内存高频运行的需要。在RIMM内存插槽附近没有看到一般Pentium 4主板上都具有的成排的终结电阻，这是由于32bit RDRAM内存条的特殊结构所形成的，32bit RDRAM内存条PCB板上为其中一个通道配置了终结电阻，而两条RIMM插槽反向放置，这样每个通道的终结电阻为另外一条内存上的通道进行信号终结。
蛇行线
在内存和CPU附近主板上分布了大量的蛇行线来提高主板的稳定性。

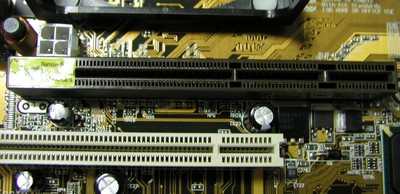

AGP Pro插槽和供电
P4T533配置了一根AGP Pro插槽，这种插槽比一般的AGP 4x的插槽长一点（上图中贴纸覆盖的部分），这个部分的引脚主要用户AGP Pro接口的显卡的供电，来提高这种显卡工作的稳定性，在显卡的旁边有几个大功率MOSFET管，也是用于保障大功率显卡稳定运行的。
主板的供电接口采用了标准的20针ATX接口，其旁边是华硕首创的EZ-Plug接口，它可以让没有专用Pentium 4电源的用户也能使用这种主板。
当然，如果用户有标准的Pentium 4电源，那么可以直接利用位于CPU插槽附近的4针12v电源接口。
P4T533提供了丰富的输入、输出接口
PS2键盘、鼠标接口、USB 1.1和USB 2.0接口各两个、两个串口和一个并口、音频输出/输入、麦克风输入，不过它并没有直接提供游戏手柄的接口，用户需要利用其提供的转接线从主板的接口上引出。
P4T533通过板载PROMISE PDC20276控制芯片来实现简单的Raid功能，它支持Raid 0、Raid 0+1等最简单的Raid模式和ATA133接口规范。即使用户不希望使用Raid功能，也可以利用其提供的两个IDE接口连接另外的IDE设备，现在很多用户都是多个硬盘和光驱，两个IDE接口已经不够用了。
虽然ICH2南桥芯片仅仅支持USB 1.1使得i850E芯片组有些令人觉得遗憾，但是华硕通过板载NEC D720 USB 2.0控制芯片来弥补了这个缺憾，这样P4T533直接提供了两组USB接口，一组是USB 1.1，另外一组是USB 2.0接口。

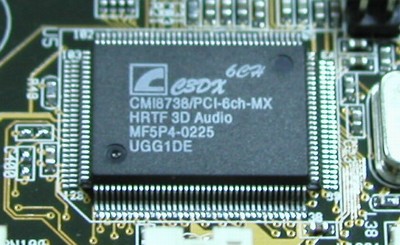

这款芯片不用介绍ZOL的读者也都应该非常的熟悉了，不知道有多少张主板上都整合了这款芯片。它的最大的优点就是可以以极低的成本6声道输出的解决方案，并且支持大部分音频应用方案，其中包括利用其提供的扩展子卡实现S/PDIF输入、输出。
这颗芯片也是主板上常用的基本输入、输出的芯片。

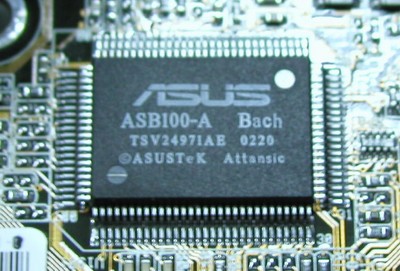

这是ASUS自己研发的系统监测芯片，ASUS POST Reporter功能就是主要由这颗芯片来实现的，它甚至提供了中文语音，不过需要系统接驳音箱才能实现，并不是通过机箱的那个小喇叭来发声的。

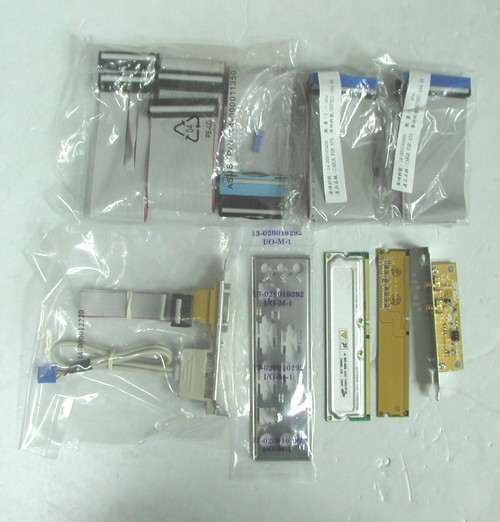

P4T533还是采用了华硕一贯的包装风格，沉甸甸的包装盒中有大量的附件：
-
P4T533驱动光盘
-
3条80线 IDE排线
-
1条40线 IDE排线
-
3.5吋软驱排线
-
S/PIDIF扩展子卡
-
USB 2.0或者游戏接口扩展子卡
-
备用跳线帽
-
用户手册
-
快速安装指南
-
输入、输出挡板
-
1条C-RIMM终结器
需要注意的是根据不同的零售包装，以上的附近会有所不同，请以实物为准。
